c. Base Antenna: HP-30-V, HP-50-V, HP-300-V, HP-500-V, MR-50-V, MR-210-V, HP-50N-V, HP-210-V,
|
Model |
Frequency |
Band width |
Gain |
Max.power rating |
Impedance |
VSWR |
Radial length |
Rated wind velocity |
Mast diameter accepted |
Connector |
Length |
Type |

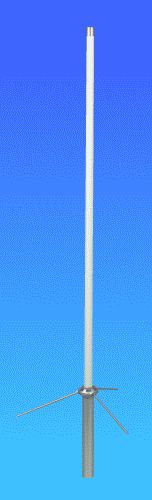

HP-30-V HP-30-U |
136~174MHz 380~530MHz |
3MHz 10MHz |
3.0dB 5.5dB |
150W |
50Ohm |
<1.5 |
19cm |
60m/sec |
30-62φ |
MJ |
1.3m |
1/2λ(2m) 2×5/8λ C-Load(70cm) FRP outershell |

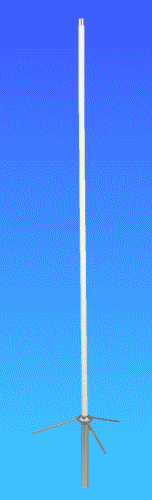

HP-50-V HP-50-U |
136~174MHz 380~530MHz |
4MHz 10MHz |
4.5dB 7.2dB |
200W |
50Ohm |
<1.5 |
19cm |
60m/sec |
30-62φ |
MJ |
1.7m |
3/4λC-Load(2m) 2×5/8λ C-Load(70cm) FRP outershell |

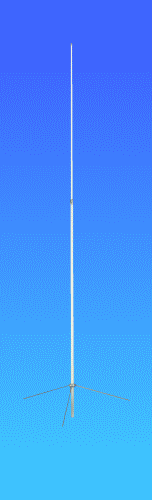

HP-300-V HP-300-U |
136~174MHz 380~530MHz |
3MHz 10MHz |
6.5dB 9.0dB |
200W |
50Ohm |
<1.5 |
52cm |
50m/sec |
30-62φ |
MJ |
3.1m |
2×5/8λ C-Load(2m) 5×5/8λ C-Load(70cm) FRP outershell |

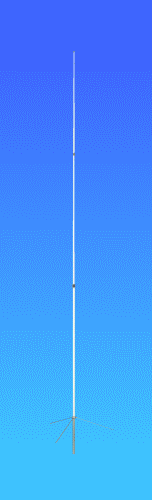

HP-500-V HP-500-U |
136~174MHz 380~530MHz |
3MHz 10MHz |
8.0dB 11.7dB |
200W |
50Ohm |
<1.5 |
52cm |
40m/sec |
30-62φ |
MJ |
5.2m |
3×5/8λ C-Load(2m) 8×5/8λ C-Load(70cm) FRP outershell |
MR-50-V MR-50-U |
136~174MHz 380~530MHz |
8MHz 10MHz |
4.5dB 7.2dB |
200W |
50Ohm |
<1.5 |
* |
60m/sec |
30-85φ |
MJ |
1.7m |
3/4λC-Load(2m) 3×5/8λC-Load(70cm) FRP outershell |
MR-210-V MR-210-U |
136~174MHz 380~530MHz |
9MHz 10MHz |
6.0dB 8.0dB |
200W |
50Ohm |
<1.5 |
* |
55m/sec |
30-85φ |
MJ |
2.5m |
2×5/8λC-Load(2m) 4×5/8λ C-Load (70cm) FRP outershell |

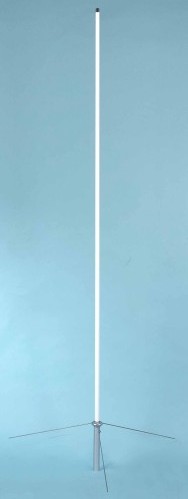

HP-210-V HP-210-U |
136~174MHz 380~530MHz |
9MHz 10MHz |
6.0dB 8.0dB |
200W |
50Ohm |
<1.5 |
* |
55m/sec |
30-85φ |
MJ |
2.5m |
2×5/8λC-Load(2m) 4×5/8λ C-Load (70cm) FRP outershell |
HP-50N-U |
445~470MHz |
25MHz |
7.2dB |
200W |
50Ohm |
<1.5 |
* |
60m/sec |
30-62φ |
NJ |
1.7m |
3×5/8λC-Load (70cm) FRP outershell |
